一、概述

本產品是一款專門工業級PCI-E串口卡,用于工業自動化系統制造和系統集成。FG-EMT08S（E1-PCE6138）提供8個RS-232串口,可以連接多種串口設備,如PC終端、調制解調器、打印機、掃描儀、指紋儀、密碼鍵盤,顯示屏等。每個端口最高數據傳輸率都可以達到921.6Kbps（部分型號）。

二、產品參數

串口界面:

RS-232串口傳輸速度最高可達921.6Kbps(參見型號表),收發均支持64Byte FIFO驅動程序和內建軟硬件流量控制。支持DMA傳輸模式,提高數據傳輸吞吐量。

信號:RS232: DCD、RXD、TXD、DTR、GND、DSR、RTS、CTS、 RI
連接類型:DB62母頭,DB62轉8個RS232 DB9頭
傳輸率:120Kbps-921.6Kbps(請參考產品型號表選擇)
數據位: 5、6、7、8
停止位: 1、 1.5、2
校驗位: None、  Even、Odd、 Space、Mark
流控制: RTS/CTS  XON/XOFF
接口靜電保護: 雙向保護,接口200W雷擊浪涌保護,最大靜電保護30KV。

PCI_Express界面:

總線:PCI-Express 1x 2.5Gbps
符合PCI-Express規范 Revision 1.1
PCI-Express Single-Lane (x1) 總線帶寬 2.5Gbps
支持更改串口端口號

支持系統:
Windows10,8.1,8,7,Vista,2008,XP,2003(32bit/64bit),Linux 2.4.x/2.6.x

三、串口定義

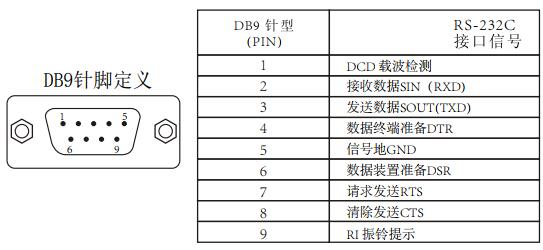

1、DB9針型:

2、接口電平

RS232采用負邏輯電平:    -15~-3:邏輯1;    +15~+3:邏輯0;

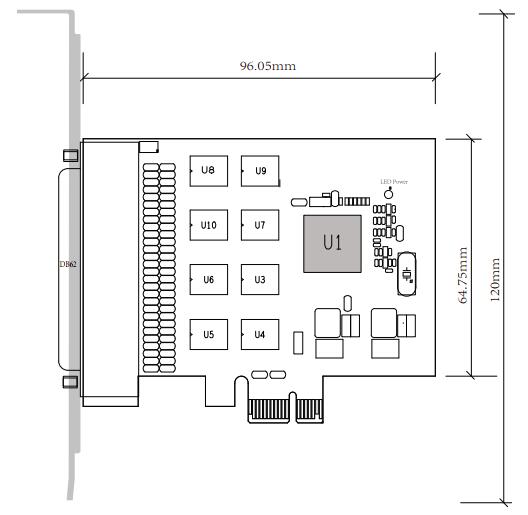

四、產品外形圖

五、驅動程序安裝

首先安裝好串口擴展卡，開機，將附帶的驅動光盤放在光驅驅動器內,找到文件“SYBA”目錄（或“RDC”目錄）的SYBA EUART DriverSYBA”,操作系統對應的驅動目錄如下:

WinXPx86對應WinXP x86  32位系統
WinXPx64對應WinXP x64  64位系統
WinS03x86對應Win Server2003 32位系統
WinS03x64對應Win Server2003 64位系統
WinVistaAndLaterx86對應Windows10,8,7,Vista以及Server 2012,2008等32位系統
WinVistaAndLaterx64對應Windows10,8,7,Vista以及Server 2012,2008等64位系統

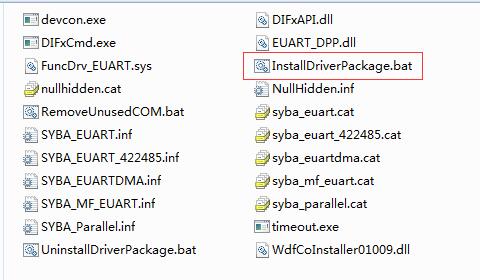

在對應的操作系統目錄下,找到InstallDriverPackage.bat批處理命令,在Windows Vista以后版本的系統,單擊鼠標右鍵,選擇“以管理員身份運行(A)”來運行此文件,雙擊運行。

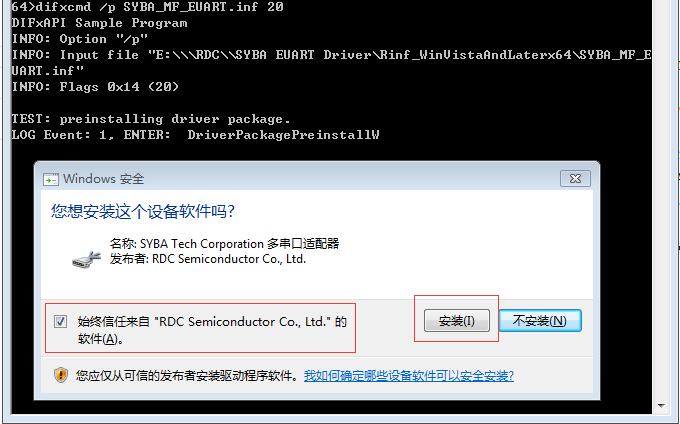

勾選信任框,點擊安裝,安裝程序繼續運行,安裝窗口運行大約一分鐘左右自動關閉,安裝文件自動安裝好驅動程序。

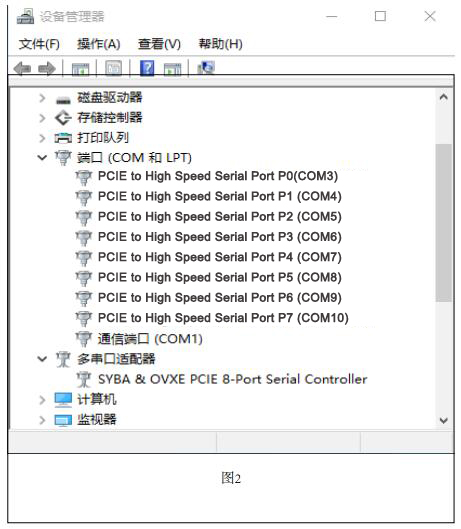

驅動安裝過程中,會發現新的硬件,系統自動完成驅動安裝,安裝完成后,可以打開設備管理器,在設備管理器會增加“多串口卡”這個設備,打開“端口(COM和LTP)”,新增8個串口,如果系統原來存在串口,系統會自動順序增加串口端口號。

六、故障及排除:

數據通信失敗

A、檢查PCI-Express接口
B、檢查RS-232輸出接口連接線是否正確
C、檢查供電是否正常
D、檢查接線端子是否連接良好

七、串口端口參數設置

右鍵點擊相應串口選項,如[PCIE to High Speed Serial PortP1(COM3)],點擊屬性,在高級選項標簽里可以更改COM端口號,比如把COM3更改為COM11,如下圖:
串口卡FG-EMT08S多串口卡在與設備通信過程中,會自動識設備串口參數,如傳輸波特率,停止位,校驗位等。也可通過串口端口屬性來更改相關設置。
