- 本說明書適用型號及驅動下載地址：
【適用型號】 E1-PCE9922-2S（FG-EMT03C）、E1-PCE9904-4S（FG-EMT01A）、E1-PCE9904-4SV（FG-EMT01B）、E1-MPE9901-2S1P（FG-MMT02A）、E1-MPE9904-4S（FG-MMT01A）。
一、產品簡介
二、功能與規格參數
概述
·支持Windows10, 8.1, 8, 7, Vista, XP, Server2012, 2008,2003(32位/64位)以及Linux操作系統
·PCI-Express總線傳輸率可達2.5Gbps
·通過跳線可設置串口第1腳或第9腳供電功能(+5V,+12V,部分型號適用)
三、跳線設置

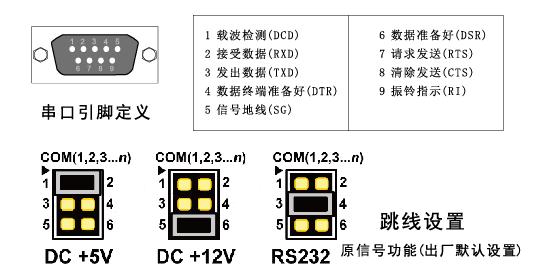

西霸串口卡部分產品可通過跳線設置為設備供電。可以提供第1腳供電,或者提供第9腳供電。跳線出廠默認設置為原串口信號功能,在跳線旁標注+5V,CD,+12V為串口第一針供電,另一種跳線旁標注+5V,RI,+12V為串口第九針供電,請?jiān)谶B接串口設備前,確認設備使用的供電需求方式,以免跳線設置錯誤,造成系統或設備損壞。
四、驅動安裝

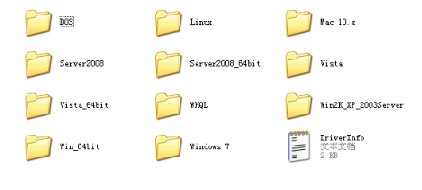

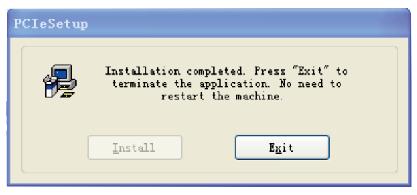

打開操作系統對應的安裝目錄,以XP(32位)系統為例,打開WINXP_Server2003目錄,打開Windows32bit目錄,點擊運行SthSetup.exe,運行該文件,在彈出的界面,點擊Install,安裝程序自動復制驅動文件,完成后如下圖所示,點擊Exit退出安裝程序。(如對應操作系統內沒有安裝文件,請查看WHQL目錄)
一般情況下,系統會自動找到新的硬件,并完成相對應的驅動程序安裝。部分電腦可能無法自動安裝驅動程序,請手動在設備管理器里刷新硬件,然后彈出的驅動程序安裝界面選擇自動安裝即可。其他版本W(wǎng)indows操作系統安裝方法與Windows XP相同。
五、驅動程序安裝校驗

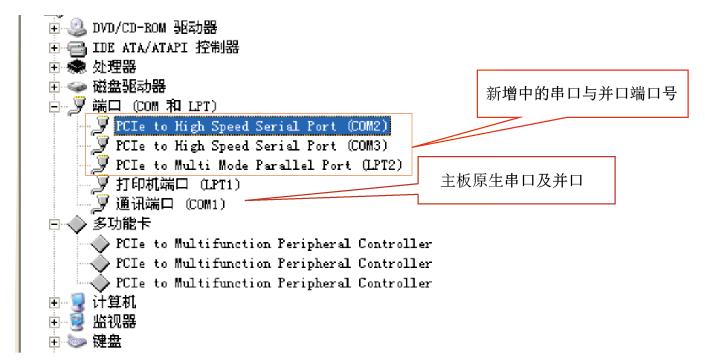

串口卡或并口卡安裝好驅動后,請?jiān)谠O(shè)備管理器中查看串口卡安裝情況,如下圖中的COM2和COM3,此系統中安裝了PCIe2串1并擴展卡,主板原生帶COM1,新增加的串口為COM2與COM3,并口新增端口為L(zhǎng)PT2.如下圖所示:
六、串口端口參數設置

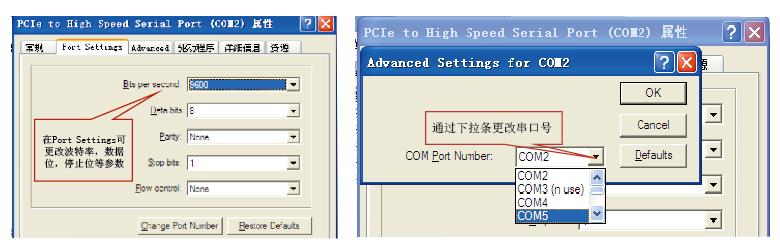

右鍵點擊相應的串口選項,如"Pcie to High SPeed Serial Port(COM2)", 單擊屬性,在高級選項標簽里可以更改COM端口號,例如把COM2更改為COM4。在Port Setting內可以設置串口參數,比如波特率、數據位、停止位、校驗位、流量控制等參數,參見下圖:設置波特率時請參考設備波特率傳輸要求,設備端或應用軟件必須與電腦端口波特設置一致,才能確保數據正確傳輸。
