ASIX_AX99100_WM_V1.0

      ASIX AX99100芯片系列產品說明書（PCI-E串口及并口）

快速安裝指南

一、產品簡介

西霸ASIX芯片系列多串口卡/并口卡，采用PCI-E總線接口，可用于具有PCI-E插槽的電腦上。隨著電腦技術的發展，越來越多的電腦主板不再集成串口或并口，通過安裝西霸串口卡或并口卡產品，能夠為電腦 擴展出串口或并口，從而連接串口或并口設備。可適用于POS機，串口或并口打印機，串口鍵盤，密碼鍵盤，串口LED顯示器，刷卡機，工業自動化控制等串口設備。

二、功能與規格參數

概述

·易于安裝，系統自動分配IRQ和I/O地址

·一個主板可接多片串口或并口擴展卡

·支持Windows10, 8.1, 8, 7, Vista, XP, Server2012, 2008，2003（32位/64位）以及Linux操作系統

PCI-Express界面

·完全符合PCI-Express 1.1總線規范，PCI-Express x1物理界面

·PCI-Express總線傳輸率可達2.5Gbps

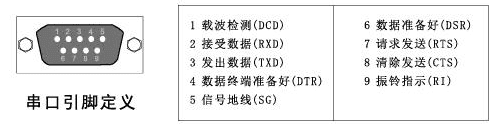

串口界面

·符合工業標準16C450/16C550/16C650/16C750/16C950 UART

·每個端口芯片內建256byte的緩存

·每個串口數據傳輸率可達230.4Kbps(具體傳輸率參見產品規格表）

·串口數據位：5，6，7，8位

·停止位：1，1.5，2

·奇偶校驗：None，Even，Odd，Space，Mark

·通過跳線可設置串口第1針或第9針供電功能（+5V，+12V，具體支持供電方式參考產品參數表）

并口界面

·符合IEEE1284并口界面標準

·支持SPP，EPP，ECP模式

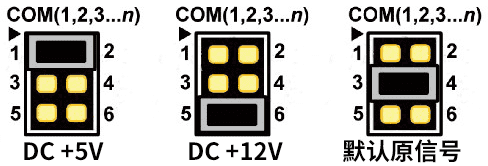

三、跳線設置

部分型號可通過跳線設置為設備供電。可以提供第1針或第9針供電。跳線出廠默認設置為串口原信號功能。跳線旁標注+5V，CD，+12V為串口第1針供電；跳線旁標注+5V，RI，+12V為串口第9針供電。請在連接串口設備前，確認設備使用的供電方式，以免跳線設置錯誤，造成系統或設備損壞。

四、驅動安裝

Windows操作系統：

首先關閉計算機，安裝好串口或并口卡后，重啟電腦，系統會自動檢測新硬件，并彈出安裝界面，請點擊取消，把驅動光盤放到光驅中，打開光盤，打開“ASIX目錄”，找到操作系統對應的安裝目錄，以Win7（64位）系統為例，打開Win7_Vista_XP_64bit目錄，運行“AX99100_Setup.exe”文件，在彈出的界面，點擊“Install”，安裝程序自動復制驅動文件，完成后點擊“Exit”退出安裝程序。其他版本Windows操作系統安裝方法與上述基本相同。

Linux操作系統：

Linux安裝請參閱相應驅動目錄下的PDF或TXT文檔。

五、驅動下載及更多幫助信息

驅動下載及更多幫助信息請訪問本公司網站獲取，網址：https://www.ovxe.com
