RS232與RS485一直是弱電常見的接口，很多朋友提到他們之間的區別，那么今天我們一起來了解下它們。

一、接口的物理結構

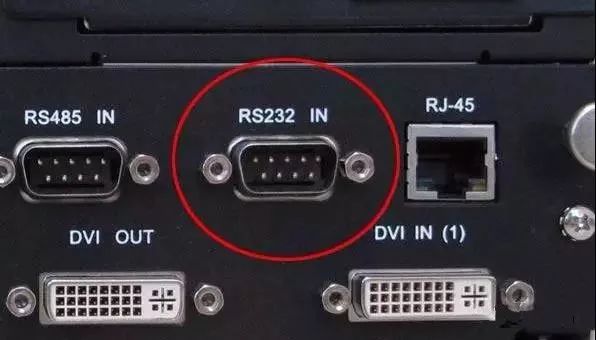

1、RS232接口：

計算機通訊接口之一，通常 RS-232 接口以9個引腳 (DB-9) 或是25個引腳 (DB-25) 的型態出現，一般個人計算機上會有兩組 RS-232 接口，分別稱為 COM1 和 COM2。

連接器使用型號為DB-25的25芯插頭座。一些設備與PC機連接的RS-232接口，因為不使用對方的傳送控制信號，只需三條接口線，即“發送數據”、“接收數據”和“信號地”。所以采DB-9的9芯插頭座，傳輸線采用屏蔽雙絞線。

2、RS485

RS485無具體的物理形狀，根據工程的實際情況而采用的接口。

二、接口的電子特性

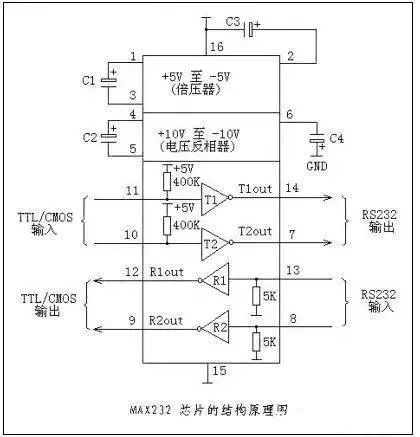

1、RS232：傳輸電平信號接口的信號電平值較高(信號“1”為“-3V至-15V”,信號“0”為“3至15V”)，易損壞接口電路的芯片，又因為與TTL電平(0~“<0.8v”,1~“>2.0V”)不兼容故需使用電平轉換電路方能與TTL電路連接。另外抗干擾能力差。

2、RS485：傳輸差分信號邏輯“1”以兩線間的電壓差為+（2—6） V表示；邏輯“0”以兩線間的電壓差為-（2—6）V表示。接口信號電平比RS-232降低了，就不易損壞接口電路的芯片，且該電平與TTL電平兼容，可方便與TTL電路連接。

三、通訊距離長短

1、RS232：RS232傳輸距離有限，最大傳輸距離標準值為15米，且只能點對點通訊，最大傳輸速率最大為20kB/s。

2、RS485：RS485最大無線傳輸距離為1200米。最大傳輸速率為10Mbps，在100Kb/S的傳輸速率下，才可以達到最大的通信距離。

采用阻抗匹配、低衰減的專用電纜可以達到1800米！超過1200米，可加中繼器（最多8只），這樣傳輸距離接近10Km。

四、能否支持多點通訊

RS232：RS232接口在總線上只允許連接1個收發器，不能支持多站收發能力，所以只能點對點通信，不支持多點通訊。

RS485：RS485接口在總線上是允許連接多達128個收發器。即具有多站通訊能力，這樣用戶可以利用單一的RS485接口方便地建立起設備網絡。

五、通訊線的差別

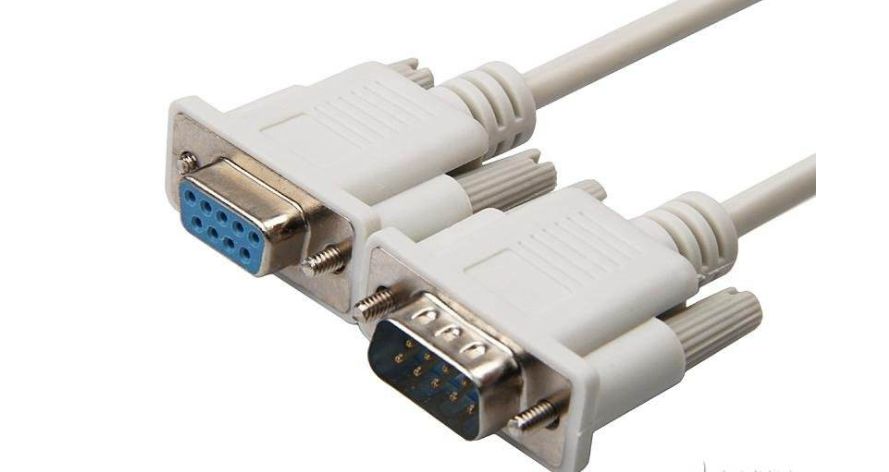

RS232：可以采用三芯雙絞線、三芯屏蔽線等。

RS485：可以采用兩芯雙絞線、兩芯屏蔽線等。在低速、短距離、無干擾的場合可以采用普通的雙絞線，反之，在高速、長線傳輸時，則必須采用阻抗匹配（一般為120Ω）的RS485專用電纜（STP-120Ω（用于RS485 & CAN）一對18AWG），而在干擾惡劣的環境下還應采用鎧裝型雙絞屏蔽電纜（ASTP-120Ω（用于RS485 & CAN）一對18AWG）。

補充：即然RS232傳輸距離只有15米這么短，那么有什么作用呢？

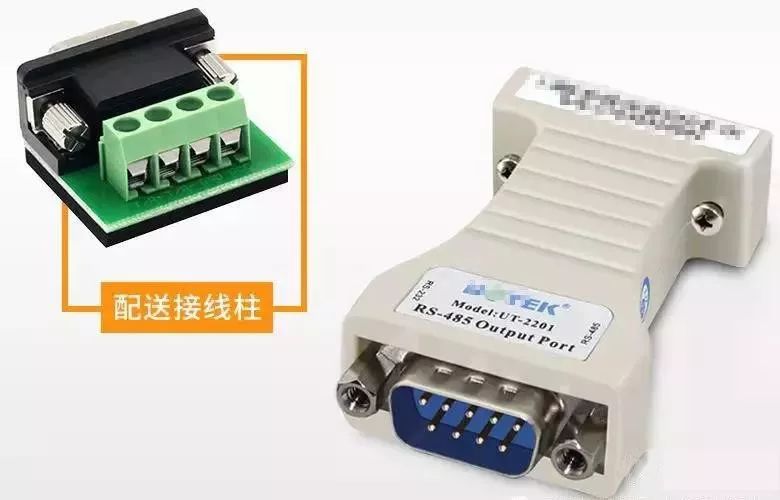

其實它的應用非常廣泛，可以連接各種設備，例如監控、其它的設備升級或調試等都可能需要用到它。功能與USB比較接近，隨著USB端口的越來越普遍，將會出現更多的把USB轉換成RS-232或其它接口的轉換裝置。

通過USB接口可連接更多的RS-232設備，不僅可獲得更高的傳輸速度，實現真正的即插即用，同時解決了USB接口不能遠距離傳輸?shù)娜秉c(USB通訊距離在5米內）。
